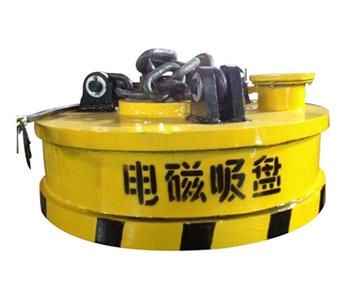

電磁吸盤有哪些結構形式-起重電磁吸盤

電磁吸盤結構形式： 極芯的截面形狀及其分布情況根據工件的不同而不同。

常見的電磁吸盤的結構型式有矩形、圓形等，矩形磁極又分為縱向和橫向排列兩種情況。矩形磁極縱向排列，適用于固定較大的加工工件；矩形磁極橫向排列，適用于固定加工較小的加工工件。

圓形吸盤適用固定圓環型工件或形狀較復雜的工件。普通電磁吸盤的主要特點是：磁力線均布在磁盤表面、電磁吸力不能集中、單位面積上磁力相對較小；磁力作用方向垂直與吸盤表面，難以改變，對同一吸合面積的工件只能產生一種磁力；磁力對于工件的作用點只限于工件與吸盤的接觸面上，不能隨意變換。因此，在加工時存在定位精度不高，夾緊力不大，使用范圍較窄，生產效率較低等缺點。 電磁吸盤由底殼，鐵芯，線圈，面板，接線盒組成。其制作工藝如下：

 1、選擇合適的材料進行焊接或者鑄造底殼。

 2、把鐵芯按照不同吸盤的種類安裝在底殼上。

 3、纏繞相應匝數和技術參數的線圈，烘干后套在鐵芯上。

4、底殼內部澆注瀝青或者其他防水材料。

 5、制作面板，與底殼部分安裝在一起。

電磁吸盤采用直流供電，具有穩定，吸力強，剩磁小等特點。 電磁吸盤按照不同分類可分為普通吸力吸盤和強力吸盤。普通吸力吸盤吸力10-12公斤每平方厘米，強力電磁吸盤不低于14公斤每平方厘米。按照用途可分為磨床用電磁吸盤，銑床刨床用電磁吸盤，磨刀機電磁吸盤等。
